3.6 底部快捷操作栏

       底部快捷操作栏主要包括“移动”“旋转”“选底”和“测量”等四种常用功能。

       -移动操作，共有三种方法可以实现模型（组）移动操作：

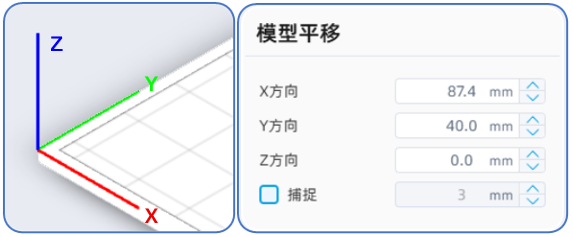

          1）选中指定模型（组）并点击平移按钮后，会在右下角弹出模型平移操作框，用户可以直接输入模型坐标数值准确移动模型，也可以单击数值后方的上下箭头进行固定步距值的移动，步距值可以勾选“捕捉”选项后进行设置；

          2）选中指定模型（组）并点击平移按钮后，会在模型上显示快速移动轴和面，用户可以通过拉动X/Y/Z方向轴或XY/XZ/YZ方向面进行指定方向/平面上的移动。

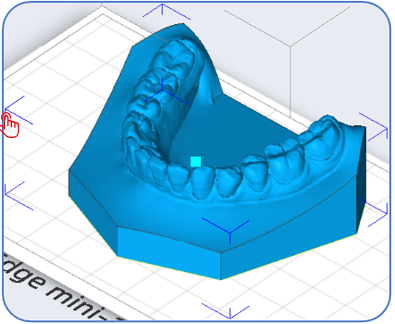

          3）在选中模型但没有点击平移按钮时，模型会蓝色高亮显示，用户可以将鼠标指针悬浮在模型上，当放置在高亮方块上时，指针会变为“手指”形状，此时拖动指针可以在X-Y平面上移动模型；当指针放在模型外轮廓角上时，指针会变为“旋转”形状，此时拖动指针可以旋转模型。

       以上方法1中为模型精确的平移方法，方法2和3为模型快速的平移方法。

       -旋转操作，操作方式同移动操作，此处不另做详细说明。

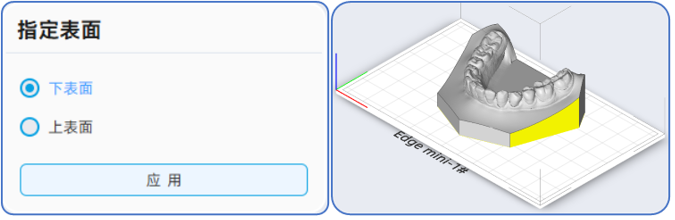

       -选底操作，选中模型后，可以点击“指定表面”按钮，选择“下表面”或“上表面”后，点选目标表面（黄色高亮显示），完成选底操作。

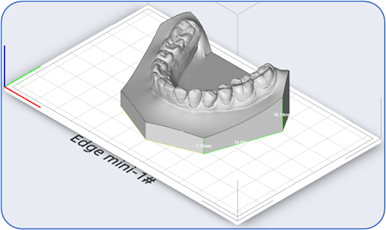

       -测量操作，用户可以选择三种测量模式，简单测量距离、角度和圆形直径。以测量距离为例，点选后可以用鼠标在模型上点击选择首末测量点，可以单击鼠标右键取消选择，如需清空尺寸可以点击“清空”按钮，如需退出测量可以点击“退出测量”按钮。
