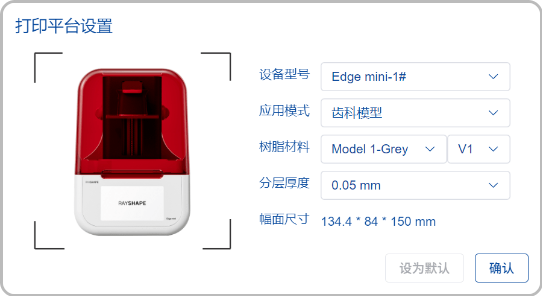

1.打开软件后，弹出“打印平台设置”对话框，可以选择包括设备、应用、材料等类别；

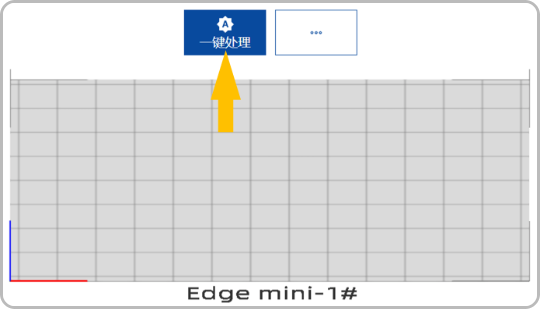

2.“一键处理”按钮，点击后进入一键处理流程，对指定应用进行包括自动抽壳或自动添加支撑等自动化操作，流程逻辑可在后台选择；
3.“流程处理”按钮，点击后流程功能自动展开，并弹出左侧“流程操作处理区”，可按需、按步进行模型操作处理；

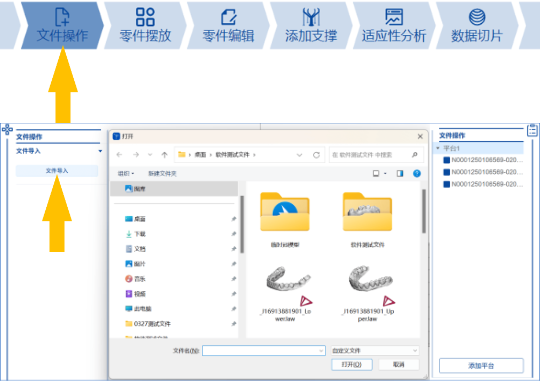

4.“文件操作”按钮，点击后进入左侧文件操作对话框，可导入待前处理文件，导入后展开右侧文件列表；

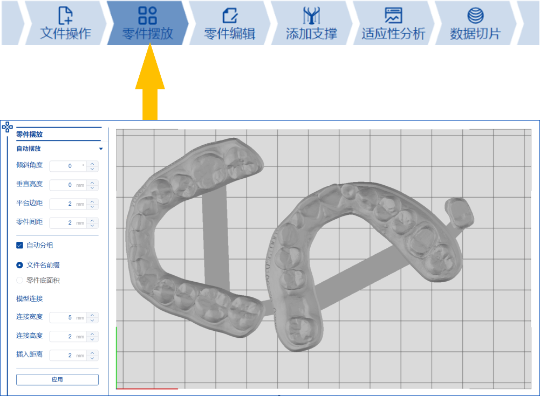

5.“零件摆放”按钮，点击后进入左侧零件摆放对话框，可自动摆放和按照前缀名称/零件尺寸等逻辑自动连接平台内文件；

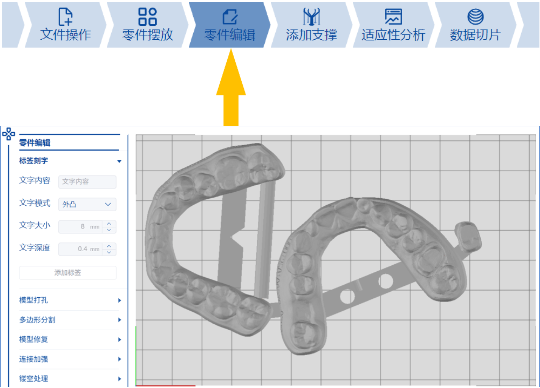

6.“零件编辑”按钮，点击后进入左侧零件编辑对话框，可对平台内指定零件进行刻字、打孔、分割、修复、口扫面片闭合、加连杆、镂空处理等操作；

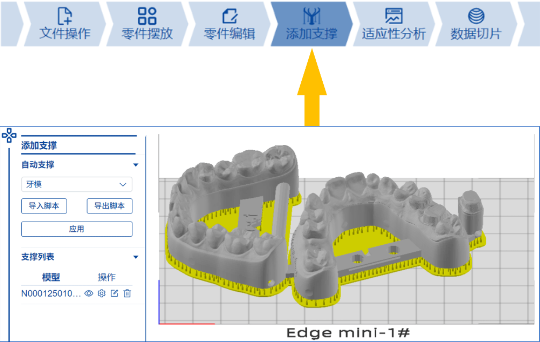

7.“添加支撑”按钮，点击后进入左侧添加支撑对话框，可对平台内所有/指定零件自动添加支撑，或对已添加支撑进行手动编辑；

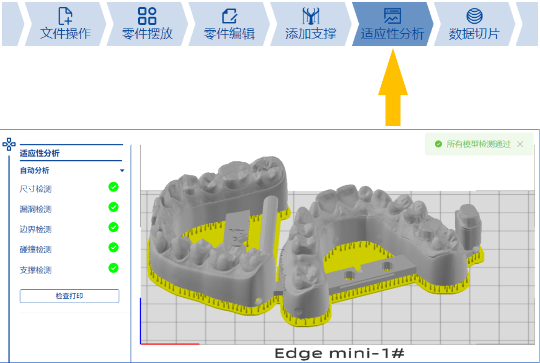

8.“适应性分析”按钮，点击后进入左侧适应性分析对话框，可对已处理文件进行包括尺寸、漏洞、边界、碰撞、支撑效果等自动检测；

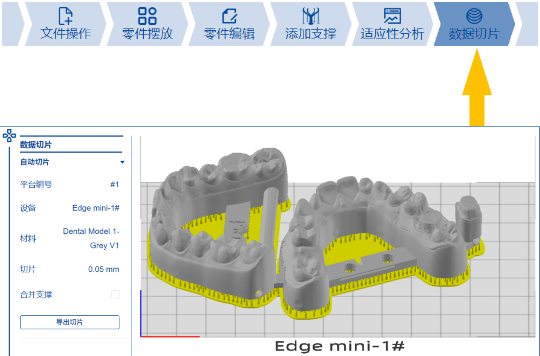

9.“数据切片”按钮，点击后进入左侧数据切片对话框，可对检测已通过文件进行切片处理，处理前可再次核对切片信息并选择是否合并支撑；

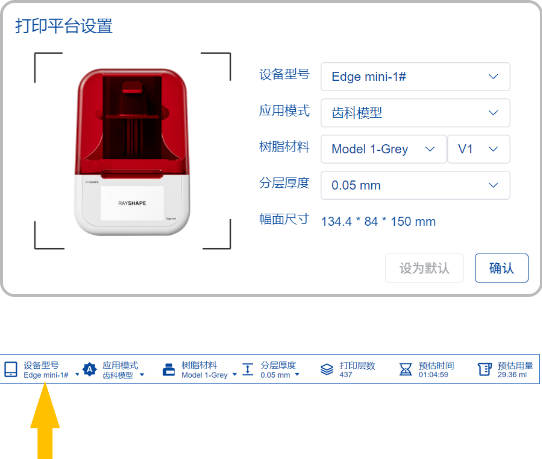

10.底部“打印信息显示区”，可以查看打印参数信息，点击设备型号、应用模式、树脂材料、分层厚度中任意下拉按钮会弹出“打印平台设置”对话框，可重新定义平台设置参数；

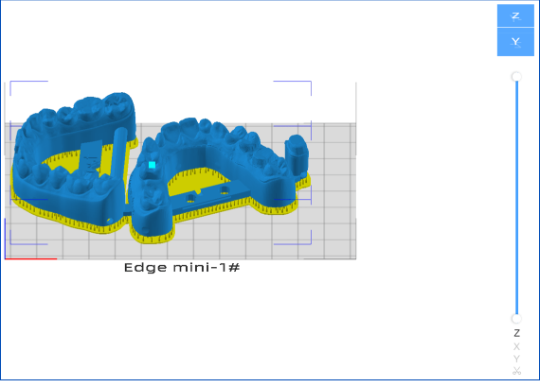

11.中间“模型文件显示区”，可以通过平移和旋转转化模型视角，并按需进行各方向上的截面显示和切割处理；

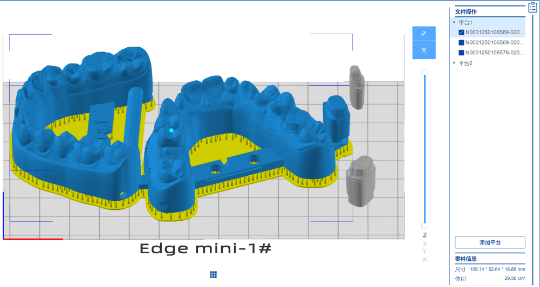

12.右侧“平台文件列表区”，可以显示平台内文件名称及状态信息，也可手动删除、复制和选择指定文件，同时还能增加、删减平台。右下方信息显示窗口可显示指定零件信息；

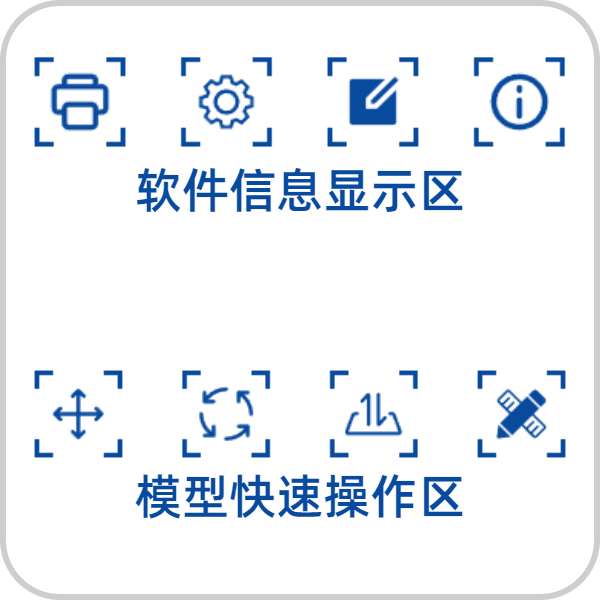

13.右侧上下方“软件信息显示区”和“模型快速操作区”，分别可以设置软件相关参数和进行平移、旋转、选底和测量等快速操作；
